快速熱處理RTP在β-Ga2O3 MESFET器件中的應用

  • 分類: 行業知識
  • 作者:周酉林
  • 來源:本站
  • 發布時間:2024-05-23
  • 訪問量: 476

【概要描述】β型氧化鎵(β-Ga?O?),是一種寬帶隙半導體材料,其最顯著的特征是具有超寬的禁帶寬度(約4.4~···

快速熱處理RTP在β-Ga2O3 MESFET器件中的應用

【概要描述】β型氧化鎵(β-Ga?O?),是一種寬帶隙半導體材料,其最顯著的特征是具有超寬的禁帶寬度(約4.4~···

  • 分類: 行業知識
  • 作者:周酉林
  • 來源:本站
  • 發布時間:2024-05-23
  • 訪問量: 476
詳情

β型氧化鎵(β-Ga?O?),是一種寬帶隙半導體材料,其最顯著的特征是具有超寬的禁帶寬度(約4.4~4.9 eV),還具有較高的擊穿電場強度、較低的介電常數以及出色的熱導率[1],這些特性使得它在制造高性能電子器件[2]方面具有得天獨厚的優勢。高溫電子器件在各種應用中至關重要,需要克服主動冷卻系統可用性、尺寸、重量、功耗和成本等問題。傳統的基于Si的技術可以在溫度高達200°C時運行,超過該溫度,材料的內在載流子濃度會降低其調制能力。Islam 等人[3]利用使用β-Ga2O3制造了金屬半導體場效應晶體管(MESFET),并實現了在500℃下的運行,表現出其在真空下高溫的穩定性,并給后續選擇適當?shù)慕饘俸徒橘|(zhì)在更高的溫度下工作提供了很好的基礎。

快速熱處理RTP在β-Ga2O3 MESFET器件中的應用 圖1.png

1 MESFET器件結構示意圖和制備流程

1展示了MESFET器件的結構示意圖,同時詳細描述了器件的制備過程。首先,采用MOVPE方法生長了Si-doped β-Ga2O3通道材料。接著,通過ICPALD/PECVD等工藝流程完成了器件的制備。源/漏區域則通過Si摻雜,并在900°CN2環境中進行20min的退火以激活摻雜原子(RTP900@20min,N2。之后,刻蝕出源/漏區域,并用電子束蒸發Ti/Al/Ni/Au,隨后在N2環境中進行470℃的快速熱處理1分鐘,獲得歐姆接觸(RTP470@1min,N2。最后,通過Ni/Au連接完成了器件的制備。

快速熱處理RTP在β-Ga2O3 MESFET器件中的應用 圖2.png

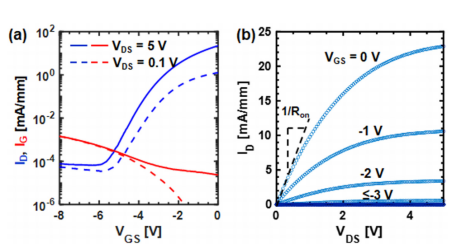

2 室溫下MESFET的轉移特性和輸出特性



   圖2展示了室溫下器件的轉移特性IG vs VGS輸出特性ID vs VDS的測量結果。根據圖2(a)中的轉移特性,我們計算出任何VDS上的最大到最小漏極電流比(IMAX/IMIN)大于104,低場場效應遷移率(μleff)為23 cm2/V·s,閾值電壓(VT)從最大跨導(gm)點線性外推得到,約為2.5 V。此外,從轉移曲線中提取出源極誘導勢壘降低(DIBL)為143 mV/V。圖2(b)中的輸出特性顯示,在VDS接近0時,ID–VDS曲線的斜率倒數(即Ron)為88 Ω·mm。然而,這些器件的最大電流比值受到高柵極泄漏限制,柵極泄漏電流主要流向源極,從觀察到的ID 、 IGVGS接近-8 V時可以明顯看出。這種大的柵極泄漏也增加了這些器件中測量的亞閾值斜率(SS)。





快速熱處理RTP在β-Ga2O3 MESFET器件中的應用 圖3.png

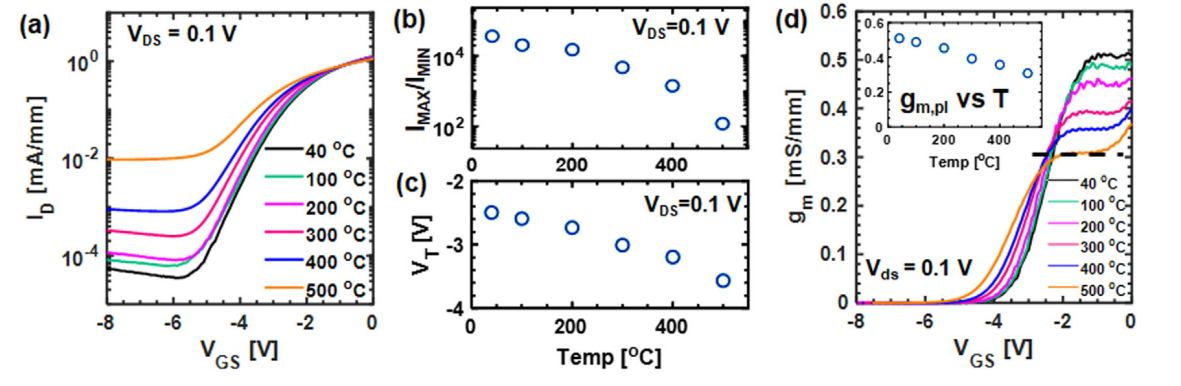

3 變溫下MESFET的半導體電學特性

3展示了在不同溫度下使用半導體設備分析儀測量設備的結果。隨著溫度從40500攝氏度增加,設備在達到穩定狀態后,在一定的溫度下進行測試。在真空中測量了不同溫度下的轉移特性圖。隨著溫度的升高,IMAX1.3mA/mm減少到1.1mA/mm,這是由于載流子遷移率降低和柵極泄漏增加。溫度對VT的影響表明,在高溫度下電子從一些深能級陷阱中逃逸出來。此外,我們還測量了不同溫度下的gm vs VGS特性,顯示了一個平臺和一個隨VGS增加而增加的gm,表明設備中存在雙通道。由于器件中存在大量深能級缺陷,大部分電流通過深通道傳導。隨著溫度升高,深通道厚度增加,gm vs VGS特性中的平臺寬度增加。最后,我們繪制了不同溫度下測量的gm平均值的虛線部分,表明在高溫度下載流子遷移率降低了約50%。

快速熱處理RTP在β-Ga2O3 MESFET器件中的應用 圖4.png

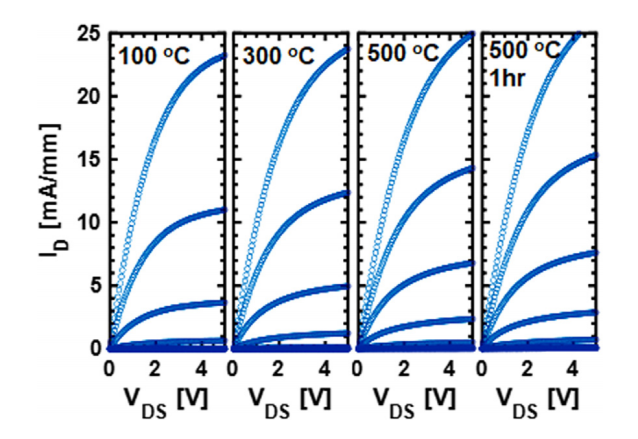

4 變溫下MESFET的輸出特性



4展示了輸出特性隨溫度變化的情況。隨著溫度的升高,漏極電流ID增加,亞閾值斜率增大。這些變化可能是由于深阱陷阱中的電子解離導致的。此外,圖4還顯示了在500℃下,經過1小時的測試后,ID略有增加,這表明在500℃下,該器件可以恢復其室溫電學性能。

β-Ga2O3 MESFET具有的優異的半導體及器件性能也源于RTP快速退火爐的良好表現,RTP系列產品是武漢嘉儀通科技有限公司的核心產品,在薄膜材料制備及熱處理方面展現出諸多優勢,形成鮮明的行業競爭力,高質量薄膜材料提供了快速升降溫、高穩定性、高均勻性的高溫場和氣氛保護或反應氣體,具體表現在

 高溫場能夠促進原子運動,進行晶格修復,并激活雜原子;

 快速升溫的高溫場能夠促進金屬層/Ga2O3的熱擴散,獲得更低的接觸電阻,形成歐姆接觸;

 保護氣氛有助于避免金屬電極的高溫氧化,降低表面電阻率,避免出現雜相或者副反應。

此外,嘉儀通快速退火爐(RTP,Rapid Thermal Processing)產品,采用紅外輻射加熱及冷壁技術,可實現對薄膜材料的快速升溫和降溫,同時搭配超高精度的溫度控制系統,可達到極佳的溫場均勻性和穩定性。

嘉儀通(JouleYacht)快速退火爐系列可處理1-12樣品,對材料的金屬合金化、離子注入后退火、快速熱處理、快速熱退火、快速熱氧化及快速熱氮化等研究和生產起到重要作用。



參考文獻:

[1] Bae H, Park T J, Noh J, et al. First demonstration of robust tri-gate β-Ga2O3 nano-membrane field-effect transistors[J]. Nanotechnology, 2021, 33(12): 125201.

[2] Green A J, Speck J, Xing G, et al. β-Gallium oxide power electronics[J]. Apl Materials, 2022, 10(2).

[3] Islam A E, Sepelak N P, Liddy K J, et al. 500° C operation of β-Ga2O3 field-effect transistors[J]. Applied Physics Letters, 2022, 121(24).
